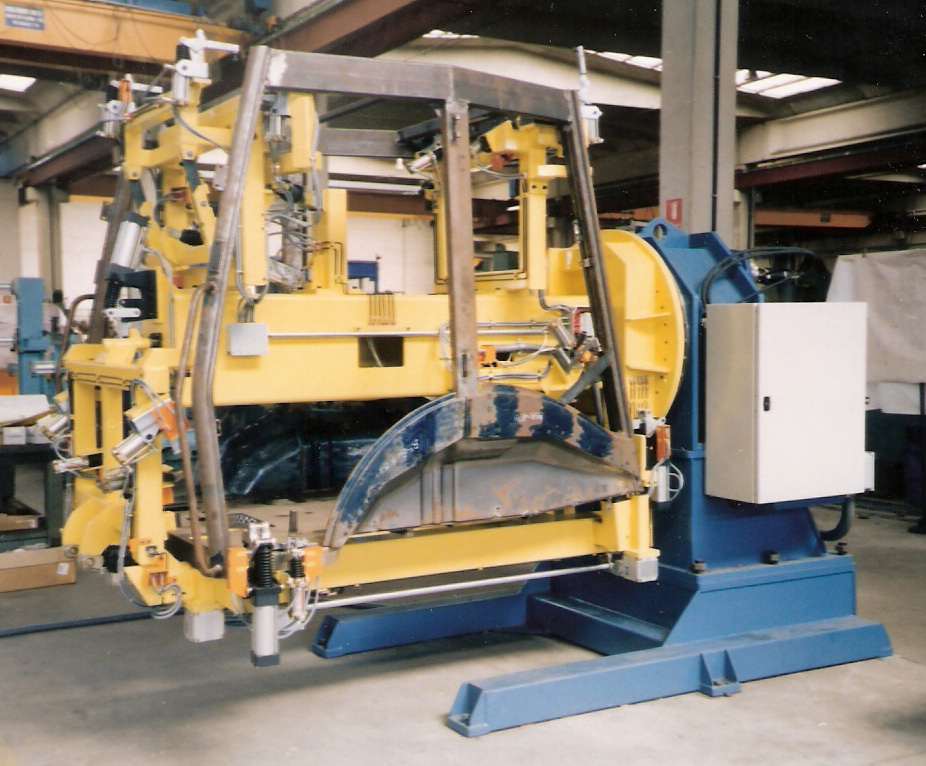

ATTREZZO DI IMBASTITURA CABINA  ESCAVATORE  "TLB"

I singoli componenti della Cabina vengono posizionati manualmente e fissati, uno per volta, nella corretta posizione tramite bloccaggi a ginocchiera a comando pneumatico. Una serie di sensori di prossimità consente la possibilità di rotazione solo se tutti i componenti sono presenti e correttamente bloccati. Al termine delle operazioni di Saldatura tutti i bloccaggi vengono aperti simultaneamente.

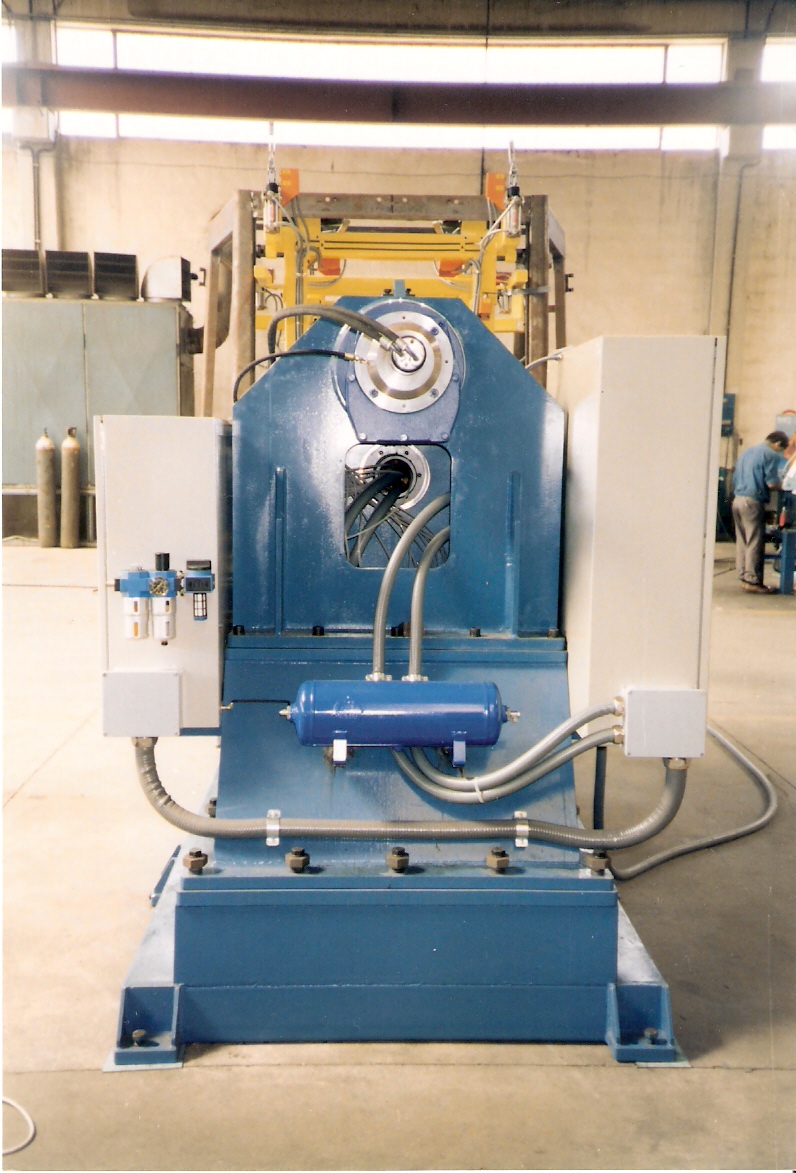

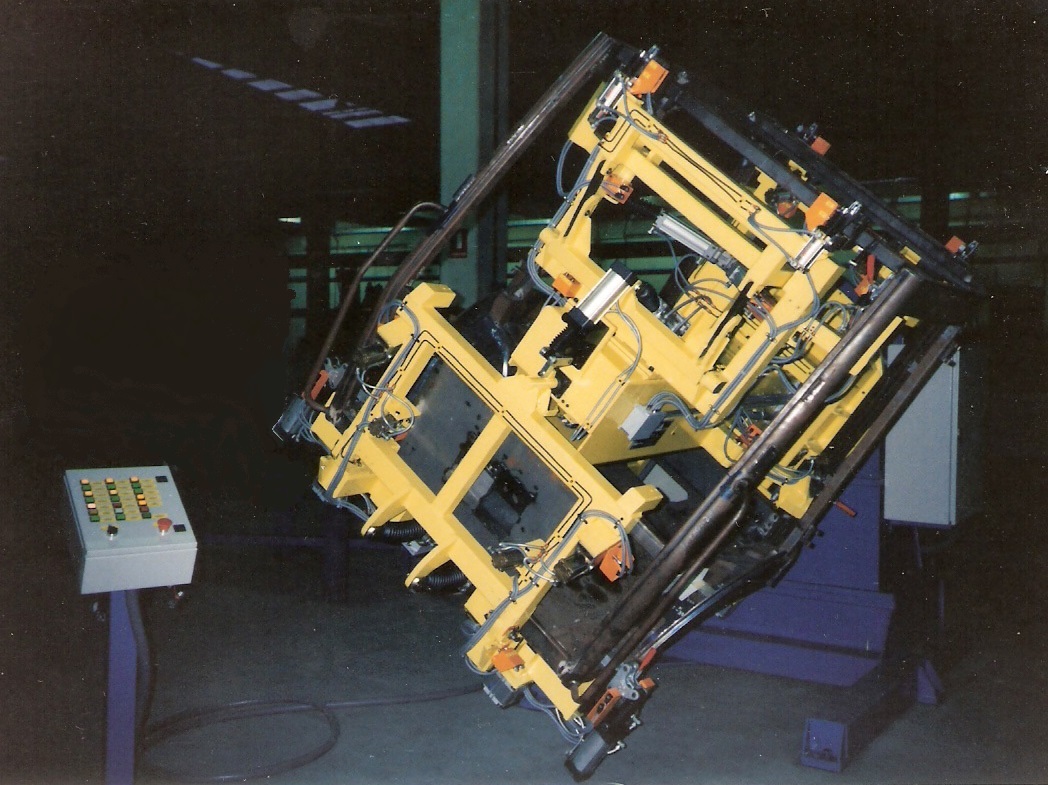

La rotazione dell’attrezzo (+ e -180° su asse orizzontale) è ottenuta tramite motoriduttore pneumatico. La struttura rotante è collegata al basamento tramite l’interposizione di una ralla a sfere con dentatura modulare sull’anello interno. Su tale dentatura fa presa il pignone dentato del motoriduttore. Tutti i comandi dell’Attrezzo sono raggruppati su un Pulpito di controllo.

Un apposito serbatoio ausiliario di aria compressa fornisce al motore pneumatico la portata richiesta istantaneamente.
